產品詳情

壓力表

用途說明

一般壓力表適用于測量無爆炸危險、不結晶、不凝固及銅及銅合金不起腐蝕作用的液體、蒸氣和氣體等介質的壓力。

主要技術指標

測量范圍、精確度等級

型號	結構形式	精度等級	測量范圍MPa	備注
Y-40 Y-40Z	徑向無邊軸向無邊	2.5	0～0.1；0～0.16；0～0.25；0～0.4； 0～0.6；0～1.0；0～1.6；0～2.5； 0～4.0；0～6.0；0～10；0～16； 0～25；0～40	YZ表示壓力真空表 Z表示真空表 Y表示一般壓力表 YB表示壓力表壓力表又稱一般壓力表和彈簧管式壓力表，壓力表又稱標準壓力表。壓力真空表包括負壓與正壓量程范圍指示，軸向壓力表φ60型訂貨時請注明接頭螺紋M10×1或M14×1.5。特殊軸向壓力表可根據用戶要求定制
Y-60 Y-60Z Y-60T Y-60ZT	徑向無邊軸向無邊徑向帶后邊軸向帶前邊	2.5
Y-100 Y-100Z Y-100T Y-100ZT	徑向無邊軸向無邊徑向帶后邊軸向帶前邊	1.6	0～0.1；0～0.16；0～0.25；0～0.4； 0～0.6；0～1.0；0～1.6；0～2.5； 0～4.0；0～6.0；0～10；0～16；25； 0～40；0～60；0～100
Y-150 Y-150Z Y-150T Y-150ZT	徑向無邊軸向無邊徑向帶后邊軸向帶前邊
Y-200 Y-250	徑向無邊徑向無邊		0～0.6；0～1.0；0～1.6；0～2.5； 0～4.0；0～6.0
Z-40 YZ-40	徑向無邊徑向無邊	2.5	-0.1～0；-0.1～0.06；-0.1～0.15； -0.1～0.3；-0.1～0.5；-0.1～0.9； -0.1～1.5；-0.1～2.4
Z-50 YZ-50	徑向無邊徑向無邊
Z-60 YZ-60 YZ-60Z Z-60ZT	徑向無邊徑向無邊軸向無邊軸向帶前邊
Z-100 YZ-100 YZ-100Z Z-100ZT	徑向無邊徑向無邊軸向無邊軸向帶前邊	1.6
Z-150 YZ-150 YZ-150Z Z-150ZT	徑向無邊徑向無邊軸向無邊軸向帶前邊
Z-200	徑向無邊

使用環境條件：-40～70℃，相對濕度不大于85%。
溫度影響：使用溫度偏離20±5℃時，不大于0.4%/10℃。

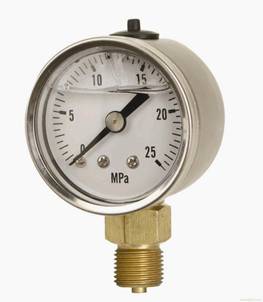

Y-60Z	Y-60	Y-40Z	Y-40
YZ-100	Y-150ZT	Z-100	Y-100

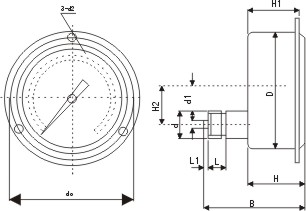

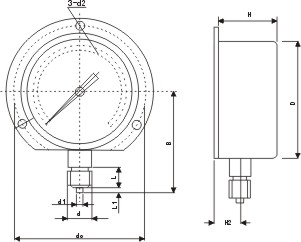

外形尺寸

Y-40、60、100、150、200、250	Y-40、60、100、150Z
Y-60T、100T、150T	Y-60ZT、100ZT、150ZT

	單位：mm

型號	D	d	d1	L	d0	B	H	d2	H1	H2	L1
Y40	Φ40	M10×1	Φ2.5	10		38	24			8.5	2
Y40Z	Φ40	M10×1	Φ2.5	10		40	24			0
Y60	Φ60	M14×1.5或M10×1	Φ5	14		56	30			12
Y60Z						58	30			0
Y60T					72	56	30	Φ4.5		13
Y60ZT					72	53	30	Φ4.5	24	0
Y100	Φ100	M20×1.5	Φ6	20		90	44			18
Y100Z						85	44			30
Y100T					118	90	45	Φ5.5		18
Y100ZT					118	85	44	Φ5.5	39	30
Y150	Φ150					115	48			18
Y150Z						92	47			30
Y150T					165	115	48	Φ5.5		18
Y150ZT					165	92	47	Φ5.5	41	30
Y200	Φ200					146	50			18
Y250	Φ250					167	50			18
